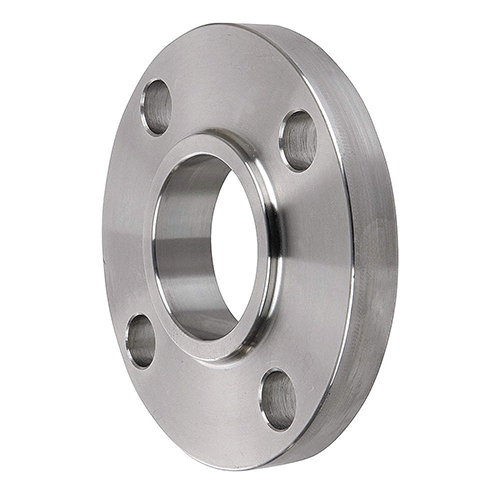

Mặt bích DN80 là một trong những món phụ kiện cực kỳ quan trọng để kết nối các đoạn ống với nhau.
Trên thị trường và ở hầu hết các công trình xây dựng dùng ống thép đúc, thép hàn để thi công. Người ta chủ yếu sử dụng 2 loại mặt bích là:
- Mặt bích thép Carbon
- Mặt bích thép không gỉ (Inox)
Để hiểu rõ hơn về quy cách Mặt bích DN80, mời anh em đọc qua bài viết ngắn dưới đây nhé!
Thông số kỹ thuật mặt bích DN80 và mặt bích nói chung theo từng tiêu chuẩn
Thông số kỹ thuật mặt bích chế tạo theo tiêu chuẩn JIS B2220
Thông số kỹ thuật tiêu chuẩn bích JIS 5K
Ngoài 2 dòng 150 & 300 là hàng thông dụng, thì mặt bích ANSI còn có các dòng khác là 400, 600, 900, 1500, 2500. Anh em có thể xem thêm trong bảng dưới đây (Tài liệu được viện dẫn từ tiêu chuẩn ASME/ANSI B16.10/19).
| DÒNG | KÍCH THƯỚC ỐNG (INCH) |
ĐƯỜNG KÍNH NGOÀI MẶT BÍCH (MM) |
ĐƯỜNG KÍNH NGOÀI ỐNG (MM) |
SỐ LỖ BULONG | ĐƯỜNG KÍNH LỖ BULONG (MM) |
VÒNG TRÒN BULONG (MM) |
|---|---|---|---|---|---|---|
| 400 Series | 1/2 | 57,2 | 21,3 | 4,0 | 15,9 | 34,9 |
| 3/4 | 85,7 | 26,7 | 4,0 | 19,1 | 69,9 | |
| 1 | 79,4 | 33,5 | 4,0 | 19,1 | 63,5 | |
| 1-1 / 4 | 120,7 | 42,2 | 4,0 | 19,1 | 54,0 | |
| 1-1 / 2 | 149,2 | 48,3 | 4,0 | 22,2 | 88,9 | |
| 2 | 139,7 | 60,5 | 8,0 | 19,1 | 127,0 | |
| 2-1 / 2 | 165,1 | 73,2 | 8,0 | 22,2 | 104,8 | |
| 3 | 196,9 | 88,9 | 8,0 | 22,2 | 136,5 | |
| 3-1 / 2 | 228,6 | 101,6 | 8,0 | 25,4 | 171,5 | |
| 4 | 254,0 | 114,3 | 8,0 | 25,4 | 181,0 | |
| 5 | 279,4 | 141,2 | 8,0 | 25,4 | 222,3 | |
| 6 | 292,1 | 168,4 | 12,0 | 25,4 | 238,1 | |
| số 8 | 381,0 | 219,2 | 12,0 | 22,2 | 330,2 | |
| 10 | 419,1 | 273,1 | 16,0 | 19,1 | 374,7 | |
| 12 | 495,3 | 323,9 | 16,0 | 15,9 | 412,8 | |
| 14 | 584,2 | 355,6 | 20,0 | 15,9 | 501,7 | |
| 16 | 622,3 | 406,4 | 20,0 | 12,7 | 546,1 | |
| 18 | 711,2 | 457,2 | 24,0 | 12,7 | 590,6 | |
| 20 | 749,3 | 508,0 | 24,0 | 9,5 | 685,8 | |
| 24 | 914,4 | 609,6 | 24,0 | 3,2 | 812,8 | |
| 600 Series | 1/2 | 57,2 | 21,3 | 4,0 | 15,9 | 34,9 |
| 3/4 | 85,7 | 26,7 | 4,0 | 19,1 | 69,9 | |
| 1 | 79,4 | 33,5 | 4,0 | 19,1 | 63,5 | |
| 1-1/4 | 120,7 | 42,2 | 4,0 | 19,1 | 54,0 | |
| 1-1/2 | 149,2 | 48,3 | 4,0 | 22,2 | 88,9 | |
| 2 | 139,7 | 60,5 | 8,0 | 19,1 | 127,0 | |
| 2-1/2 | 165,1 | 73,2 | 8,0 | 22,2 | 104,8 | |
| 3 | 196,9 | 88,9 | 8,0 | 22,2 | 136,5 | |
| 3-1/2 | 228,6 | 101,6 | 8,0 | 25,4 | 171,5 | |
| 4 | 235,0 | 114,3 | 8,0 | 25,4 | 190,5 | |
| 5 | 330,2 | 141,2 | 8,0 | 19,1 | 241,3 | |
| 6 | 355,6 | 168,4 | 12,0 | 19,1 | 266,7 | |
| 8 | 393,7 | 219,2 | 12,0 | 19,1 | 311,2 | |
| 10 | 508,0 | 273,1 | 16,0 | 15,9 | 431,8 | |
| 12 | 558,8 | 323,9 | 20,0 | 15,9 | 476,3 | |
| 14 | 565,2 | 355,6 | 20,0 | 12,7 | 489,0 | |
| 16 | 685,8 | 406,4 | 20,0 | 9,5 | 565,2 | |
| 18 | 730,3 | 457,2 | 20,0 | 6,4 | 616,0 | |
| 20 | 812,8 | 508,0 | 24,0 | 6,4 | 698,5 | |
| 24 | 939,8 | 609,6 | 24,0 | 50,8 | 838,2 | |
| 900 Series | 1/2 | 82,6 | 21,3 | 4,0 | 22,2 | 69,9 |
| 3/4 | 123,8 | 26,7 | 4,0 | 22,2 | 63,5 | |
| 1 | 104,8 | 33,5 | 4,0 | 25,4 | 101,6 | |
| 1-1/4 | 146,1 | 42,2 | 4,0 | 25,4 | 92,1 | |
| 1-1/2 | 177,8 | 48,3 | 4,0 | 22,2 | 79,4 | |
| 2 | 190,5 | 60,5 | 8,0 | 25,4 | 139,7 | |
| 2-1/2 | 212,7 | 73,2 | 8,0 | 22,2 | 165,1 | |
| 3 | 215,9 | 88,9 | 8,0 | 22,2 | 165,1 | |
| 4 | 266,7 | 114,3 | 8,0 | 19,1 | 222,3 | |
| 5 | 311,2 | 141,2 | 8,0 | 15,9 | 279,4 | |
| 6 | 381,0 | 168,4 | 12,0 | 19,1 | 292,1 | |
| 8 | 444,5 | 219,2 | 12,0 | 12,7 | 368,3 | |
| 10 | 520,7 | 273,1 | 16,0 | 12,7 | 444,5 | |
| 12 | 609,6 | 323,9 | 20,0 | 12,7 | 533,4 | |
| 14 | 628,7 | 355,6 | 20,0 | 9,5 | 558,8 | |
| 16 | 666,8 | 406,4 | 20,0 | 6,4 | 603,3 | |
| 18 | 787,4 | 457,2 | 20,0 | 50,8 | 685,8 | |
| 20 | 819,2 | 508,0 | 20,0 | 47,6 | 723,9 | |
| 24 | 1041,4 | 609,6 | 20,0 | 34,9 | 876,3 | |
| ANSI B16.5 covers only sizes through 24″ | ||||||
| 26 | 1047,8 | 20,0 | 28,6 | 927,1 | ||
| 28 | 1168,4 | 20,0 | 73,0 | 1009,7 | ||
| 30 | 1206,5 | 20,0 | 73,0 | 1047,8 | ||
| 32 | 1276,4 | 20,0 | 66,7 | 1130,3 | ||
| 34 | 1397,0 | 20,0 | 60,3 | 1212,9 | ||
| 36 | 1435,1 | 20,0 | 60,3 | 1251,0 | ||
| 1500 Series | 1/2 | 82,6 | 21,3 | 4,0 | 22,2 | 69,9 |
| 3/4 | 123,8 | 26,7 | 4,0 | 22,2 | 63,5 | |
| 1 | 104,8 | 33,5 | 4,0 | 25,4 | 101,6 | |
| 1-1/4 | 146,1 | 42,2 | 4,0 | 25,4 | 92,1 | |
| 1-1/2 | 177,8 | 48,3 | 4,0 | 22,2 | 79,4 | |
| 2 | 190,5 | 60,5 | 8,0 | 25,4 | 139,7 | |
| 2-1/2 | 212,7 | 73,2 | 8,0 | 22,2 | 165,1 | |
| 3 | 241,3 | 88,9 | 8,0 | 19,1 | 203,2 | |
| 4 | 285,8 | 114,3 | 8,0 | 15,9 | 215,9 | |
| 5 | 336,6 | 141,2 | 8,0 | 9,5 | 266,7 | |
| 6 | 368,3 | 168,4 | 12,0 | 12,7 | 292,1 | |
| 8 | 482,6 | 219,2 | 12,0 | 6,4 | 368,3 | |
| 10 | 584,2 | 273,1 | 12,0 | 50,8 | 482,6 | |
| 12 | 647,7 | 323,9 | 16,0 | 47,6 | 546,1 | |
| 14 | 723,9 | 355,6 | 16,0 | 41,3 | 635,0 | |
| 16 | 800,1 | 406,4 | 16,0 | 34,9 | 666,8 | |
| 18 | 914,4 | 457,2 | 16,0 | 28,6 | 749,3 | |
| 20 | 946,2 | 508,0 | 16,0 | 73,0 | 793,8 | |
| 24 | 1168,4 | 609,6 | 16,0 | 60,3 | 990,6 | |
| 2500 Series | 1/2 | 120,7 | 21,3 | 4,0 | 22,2 | 63,5 |
| 3/4 | 114,3 | 26,7 | 4,0 | 22,2 | 57,2 | |
| 1 | 146,1 | 33,5 | 4,0 | 25,4 | 95,3 | |
| 1-1/4 | 171,5 | 42,2 | 4,0 | 22,2 | 123,8 | |
| 1-1/2 | 203,2 | 48,3 | 4,0 | 19,1 | 108,0 | |
| 2 | 222,3 | 60,5 | 8,0 | 22,2 | 133,4 | |
| 2-1/2 | 241,3 | 73,2 | 8,0 | 19,1 | 158,8 | |
| 3 | 304,8 | 88,9 | 8,0 | 15,9 | 228,6 | |
| 4 | 355,6 | 114,3 | 8,0 | 9,5 | 235,0 | |
| 5 | 393,7 | 141,2 | 8,0 | 3,2 | 285,8 | |
| 6 | 482,6 | 168,4 | 8,0 | 47,6 | 342,9 | |
| 8 | 514,4 | 219,2 | 12,0 | 47,6 | 425,5 | |
| 10 | 647,7 | 273,1 | 12,0 | 34,9 | 527,1 | |
| 12 | 762,0 | 323,9 | 12,0 | 28,6 | 600,1 | |
