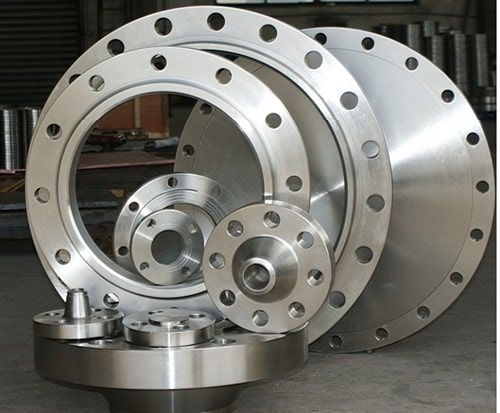

Mặt bích hàn là các loại mặt bích dùng các mối hàn để kết nối. Hầu hết các loại mặt bích này là mặt bích rỗng, với đặc điểm là có gờ hoặc không gờ trên thân.
Nói là có gờ và không gờ thì hơi khó hiểu một chút, tuy nhiên anh em cứ hình dung là mặt bích này có hoặc không có các phần thép nhô lên là được.
Một điểm nữa để anh em phân biệt là phần lỗ tròn trung tâm của bích không có các đường ren.
Thông số kỹ thuật mặt bích hàn
Thông số kỹ thuật mặt bích chế tạo theo tiêu chuẩn JIS B2220
Thông số kỹ thuật tiêu chuẩn bích JIS 5K
Thông số kỹ thuật tiêu chuẩn mặt bích chế tạo theo tiêu chuẩn ANSI
Ngoài 2 dòng 150 & 300 là hàng thông dụng, thì mặt bích ANSI còn có các dòng khác là 400, 600, 900, 1500, 2500. Anh em có thể xem thêm trong bảng dưới đây (Tài liệu được viện dẫn từ tiêu chuẩn ASME/ANSI B16.10/19).
| DÒNG | KÍCH THƯỚC ỐNG (INCH) |
ĐƯỜNG KÍNH NGOÀI MẶT BÍCH (MM) |
ĐƯỜNG KÍNH NGOÀI ỐNG (MM) |
SỐ LỖ BULONG | ĐƯỜNG KÍNH LỖ BULONG (MM) |
VÒNG TRÒN BULONG (MM) |
|---|---|---|---|---|---|---|
| 400 Series | 1/2 | 57,2 | 21,3 | 4,0 | 15,9 | 34,9 |
| 3/4 | 85,7 | 26,7 | 4,0 | 19,1 | 69,9 | |
| 1 | 79,4 | 33,5 | 4,0 | 19,1 | 63,5 | |
| 1-1 / 4 | 120,7 | 42,2 | 4,0 | 19,1 | 54,0 | |
| 1-1 / 2 | 149,2 | 48,3 | 4,0 | 22,2 | 88,9 | |
| 2 | 139,7 | 60,5 | 8,0 | 19,1 | 127,0 | |
| 2-1 / 2 | 165,1 | 73,2 | 8,0 | 22,2 | 104,8 | |
| 3 | 196,9 | 88,9 | 8,0 | 22,2 | 136,5 | |
| 3-1 / 2 | 228,6 | 101,6 | 8,0 | 25,4 | 171,5 | |
| 4 | 254,0 | 114,3 | 8,0 | 25,4 | 181,0 | |
| 5 | 279,4 | 141,2 | 8,0 | 25,4 | 222,3 | |
| 6 | 292,1 | 168,4 | 12,0 | 25,4 | 238,1 | |
| số 8 | 381,0 | 219,2 | 12,0 | 22,2 | 330,2 | |
| 10 | 419,1 | 273,1 | 16,0 | 19,1 | 374,7 | |
| 12 | 495,3 | 323,9 | 16,0 | 15,9 | 412,8 | |
| 14 | 584,2 | 355,6 | 20,0 | 15,9 | 501,7 | |
| 16 | 622,3 | 406,4 | 20,0 | 12,7 | 546,1 | |
| 18 | 711,2 | 457,2 | 24,0 | 12,7 | 590,6 | |
| 20 | 749,3 | 508,0 | 24,0 | 9,5 | 685,8 | |
| 24 | 914,4 | 609,6 | 24,0 | 3,2 | 812,8 | |
| 600 Series | 1/2 | 57,2 | 21,3 | 4,0 | 15,9 | 34,9 |
| 3/4 | 85,7 | 26,7 | 4,0 | 19,1 | 69,9 | |
| 1 | 79,4 | 33,5 | 4,0 | 19,1 | 63,5 | |
| 1-1/4 | 120,7 | 42,2 | 4,0 | 19,1 | 54,0 | |
| 1-1/2 | 149,2 | 48,3 | 4,0 | 22,2 | 88,9 | |
| 2 | 139,7 | 60,5 | 8,0 | 19,1 | 127,0 | |
| 2-1/2 | 165,1 | 73,2 | 8,0 | 22,2 | 104,8 | |
| 3 | 196,9 | 88,9 | 8,0 | 22,2 | 136,5 | |
| 3-1/2 | 228,6 | 101,6 | 8,0 | 25,4 | 171,5 | |
| 4 | 235,0 | 114,3 | 8,0 | 25,4 | 190,5 | |
| 5 | 330,2 | 141,2 | 8,0 | 19,1 | 241,3 | |
| 6 | 355,6 | 168,4 | 12,0 | 19,1 | 266,7 | |
| 8 | 393,7 | 219,2 | 12,0 | 19,1 | 311,2 | |
| 10 | 508,0 | 273,1 | 16,0 | 15,9 | 431,8 | |
| 12 | 558,8 | 323,9 | 20,0 | 15,9 | 476,3 | |
| 14 | 565,2 | 355,6 | 20,0 | 12,7 | 489,0 | |
| 16 | 685,8 | 406,4 | 20,0 | 9,5 | 565,2 | |
| 18 | 730,3 | 457,2 | 20,0 | 6,4 | 616,0 | |
| 20 | 812,8 | 508,0 | 24,0 | 6,4 | 698,5 | |
| 24 | 939,8 | 609,6 | 24,0 | 50,8 | 838,2 | |
| 900 Series | 1/2 | 82,6 | 21,3 | 4,0 | 22,2 | 69,9 |
| 3/4 | 123,8 | 26,7 | 4,0 | 22,2 | 63,5 | |
| 1 | 104,8 | 33,5 | 4,0 | 25,4 | 101,6 | |
| 1-1/4 | 146,1 | 42,2 | 4,0 | 25,4 | 92,1 | |
| 1-1/2 | 177,8 | 48,3 | 4,0 | 22,2 | 79,4 | |
| 2 | 190,5 | 60,5 | 8,0 | 25,4 | 139,7 | |
| 2-1/2 | 212,7 | 73,2 | 8,0 | 22,2 | 165,1 | |
| 3 | 215,9 | 88,9 | 8,0 | 22,2 | 165,1 | |
| 4 | 266,7 | 114,3 | 8,0 | 19,1 | 222,3 | |
| 5 | 311,2 | 141,2 | 8,0 | 15,9 | 279,4 | |
| 6 | 381,0 | 168,4 | 12,0 | 19,1 | 292,1 | |
| 8 | 444,5 | 219,2 | 12,0 | 12,7 | 368,3 | |
| 10 | 520,7 | 273,1 | 16,0 | 12,7 | 444,5 | |
| 12 | 609,6 | 323,9 | 20,0 | 12,7 | 533,4 | |
| 14 | 628,7 | 355,6 | 20,0 | 9,5 | 558,8 | |
| 16 | 666,8 | 406,4 | 20,0 | 6,4 | 603,3 | |
| 18 | 787,4 | 457,2 | 20,0 | 50,8 | 685,8 | |
| 20 | 819,2 | 508,0 | 20,0 | 47,6 | 723,9 | |
| 24 | 1041,4 | 609,6 | 20,0 | 34,9 | 876,3 | |
| ANSI B16.5 covers only sizes through 24″ | ||||||
| 26 | 1047,8 | 20,0 | 28,6 | 927,1 | ||
| 28 | 1168,4 | 20,0 | 73,0 | 1009,7 | ||
| 30 | 1206,5 | 20,0 | 73,0 | 1047,8 | ||
| 32 | 1276,4 | 20,0 | 66,7 | 1130,3 | ||
| 34 | 1397,0 | 20,0 | 60,3 | 1212,9 | ||
| 36 | 1435,1 | 20,0 | 60,3 | 1251,0 | ||
| 1500 Series | 1/2 | 82,6 | 21,3 | 4,0 | 22,2 | 69,9 |
| 3/4 | 123,8 | 26,7 | 4,0 | 22,2 | 63,5 | |
| 1 | 104,8 | 33,5 | 4,0 | 25,4 | 101,6 | |
| 1-1/4 | 146,1 | 42,2 | 4,0 | 25,4 | 92,1 | |
| 1-1/2 | 177,8 | 48,3 | 4,0 | 22,2 | 79,4 | |
| 2 | 190,5 | 60,5 | 8,0 | 25,4 | 139,7 | |
| 2-1/2 | 212,7 | 73,2 | 8,0 | 22,2 | 165,1 | |
| 3 | 241,3 | 88,9 | 8,0 | 19,1 | 203,2 | |
| 4 | 285,8 | 114,3 | 8,0 | 15,9 | 215,9 | |
| 5 | 336,6 | 141,2 | 8,0 | 9,5 | 266,7 | |
| 6 | 368,3 | 168,4 | 12,0 | 12,7 | 292,1 | |
| 8 | 482,6 | 219,2 | 12,0 | 6,4 | 368,3 | |
| 10 | 584,2 | 273,1 | 12,0 | 50,8 | 482,6 | |
| 12 | 647,7 | 323,9 | 16,0 | 47,6 | 546,1 | |
| 14 | 723,9 | 355,6 | 16,0 | 41,3 | 635,0 | |
| 16 | 800,1 | 406,4 | 16,0 | 34,9 | 666,8 | |
| 18 | 914,4 | 457,2 | 16,0 | 28,6 | 749,3 | |
| 20 | 946,2 | 508,0 | 16,0 | 73,0 | 793,8 | |
| 24 | 1168,4 | 609,6 | 16,0 | 60,3 | 990,6 | |
| 2500 Series | 1/2 | 120,7 | 21,3 | 4,0 | 22,2 | 63,5 |
| 3/4 | 114,3 | 26,7 | 4,0 | 22,2 | 57,2 | |
| 1 | 146,1 | 33,5 | 4,0 | 25,4 | 95,3 | |
| 1-1/4 | 171,5 | 42,2 | 4,0 | 22,2 | 123,8 | |
| 1-1/2 | 203,2 | 48,3 | 4,0 | 19,1 | 108,0 | |
| 2 | 222,3 | 60,5 | 8,0 | 22,2 | 133,4 | |
| 2-1/2 | 241,3 | 73,2 | 8,0 | 19,1 | 158,8 | |
| 3 | 304,8 | 88,9 | 8,0 | 15,9 | 228,6 | |
| 4 | 355,6 | 114,3 | 8,0 | 9,5 | 235,0 | |
| 5 | 393,7 | 141,2 | 8,0 | 3,2 | 285,8 | |
| 6 | 482,6 | 168,4 | 8,0 | 47,6 | 342,9 | |
| 8 | 514,4 | 219,2 | 12,0 | 47,6 | 425,5 | |
| 10 | 647,7 | 273,1 | 12,0 | 34,9 | 527,1 | |
| 12 | 762,0 | 323,9 | 12,0 | 28,6 | 600,1 | |
